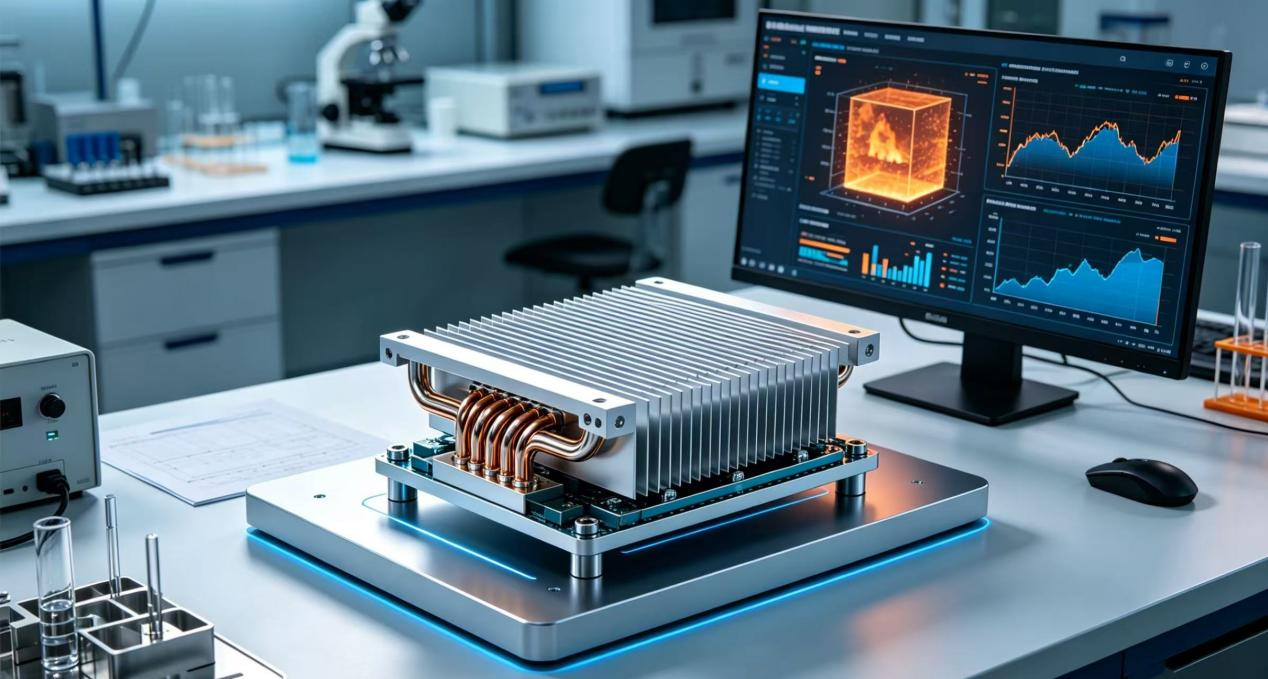

Zweijährige Forschungs- und Entwicklungsgeschichte eines ultradünnen Verbund-Wärmerohrmoduls, maßgeschneidert für kompakte industrielle Stromversorgungsanlagen.

Unser Anfang 2024 gestartetes internes, unabhängiges Forschungs- und Entwicklungsprojekt für ultradünne Verbund-Wärmerohrmodule zielt auf kompakte Industrieanlagen ab, deren interner Installationsraum im Vergleich zu herkömmlichen Schränken um mehr als 30 % komprimiert ist. Ziel ist die Entwicklung von Wärmerohrprodukten mit einer Wandstärke unter 0,32 mm und einer stabilen Arbeitsleistung unter häufigen Kalt-Warm-Wechselumgebungen. Nach zwei vollen Jahren mit drei Runden der Materialneuformulierung und der Verifizierung der Strukturoptimierung schließt das fertige, maßgeschneiderte Verbund-Wärmerohrmodul im zweiten Quartal 2026 offiziell die Kleinserienlieferung an drei europäische Industrieausrüstungskunden ab und markiert unseren unabhängigen Durchbruch in der Kerntechnologie ultradünner Phasenwechsel-Kühlkomponenten nach Überwindung mehrerer kniffliger technischer Hindernisse.

In der ersten Forschungs- und Entwicklungsphase Anfang 2024 konzentrierte sich der größte technische Engpass auf den Konflikt zwischen der Wandstärke ultradünner Rohre und der Aufrechterhaltung der Dichtheit des internen Arbeitsmediums. Der Prototyp der ersten Generation übernahm eine herkömmliche einschichtige sauerstofffreie Kupferrohrstruktur, doch nach einem 500-Zyklen-Hoch-Tief-Temperatur-Schlagtest von -40 °C bis 115 °C zeigten über 32 % der Musterprodukte winzige Mikrolecks an der Biegestelle, die durch Ermüdungsverformung der Rohrwand verursacht wurden, sodass die Mindest-MTBF-Anforderung europäischer Kunden von 80.000 Stunden für Industrieausrüstungskomponenten nicht erfüllt werden konnte. Das 7-köpfige interne Forschungs- und Entwicklungsteam, bestehend aus Materialingenieuren und Spezialisten für thermische Simulationen, gab das ursprüngliche Einzelmaterialschema nach zweimonatigen wiederholten Prüfstandstests auf und schlug eine zweischichtige Verbundverkleidungsstruktur vor: Die innere Schicht verwendet ein hochreines, nahtloses Kupferrohr zur Abdichtung des Arbeitsmediums, während die äußere Schicht eine dünne Verstärkungsschicht aus rostfreiem Stahl umhüllt, um die Biegefestigkeit zu verbessern. Dadurch wird die Dichte des gesinterten Kapillarpulvers in der Rohrleitung von ursprünglich 68 % auf 79 % angepasst, um die Effizienz des Flüssigkeitsrückflusses und die strukturelle Kompaktheit auszugleichen.

Die zweite Iterationsrunde konzentrierte sich auf das Anpassungsproblem zwischen Verbundwärmerohr und dem begrenzten Platz für die Schrankmontage des Kunden. Europäische Endkunden benötigen eine integrierte Wärmerohrbaugruppe, die vorab mit einem Aluminium-Kühlkörperrahmen mit einer Gesamtdicke von 4,8 mm befestigt ist, während frühe optimierte Prototypen aufgrund des herkömmlichen Nietbefestigungsverfahrens immer noch die Zieldicke um 0,7 mm überschreiten. Forschungs- und Entwicklungsingenieure arbeiten mit der Präzisionsverarbeitungsabteilung der Werkstatt zusammen, um das Nieten durch Niedertemperatur-Vakuumlöten zu ersetzen, überflüssige Befestigungsspalte zu entfernen und die Gesamtdicke der gesamten Baugruppe auf 4,52 mm zu reduzieren, wodurch die Maßvorgaben des Kunden vollständig eingehalten werden. Durch die thermische Simulationssoftware, die die Lamellenabstandsverteilung des passenden Aluminiumkühlers anpasst, erhöht sich die effektive Wärmeaustauschfläche um 14 %, ohne dass sich die Außenfläche vergrößert, wodurch das versteckte Hotspot-Risiko kompakter Leistungsmodule im Volllastbetrieb beseitigt wird.

Während der dritten Runde der Kleinserien-Pilotproduktion Ende 2025 konzentrierte sich das Team auf die Kontrolle der Rohstoffchargenstabilität, um Leistungsschwankungen aufgrund von Unterschieden bei den eingehenden Materialien zu vermeiden. Nach der Unterzeichnung eines langfristigen, festen Beschaffungsvertrags mit einem bestimmten Kupferlegierungslieferanten und der Festlegung eines Eingangsstandards für die vollständige Eingangskontrolle für jede Rohrohrcharge stieg die Qualifizierungsrate des fertigen Produkts von anfänglich 81 % auf 99,2 %. Bisher wurden für das kundenspezifische, ultradünne Wärmerohrmodul aus Verbundwerkstoff zwei unabhängige Gebrauchsmusterpatente auf dem EU-Markt angemeldet. Damit ist es unser exklusives, differenziertes Produkt zur Erweiterung des Überseemarkts für kompakte industrielle Leistungskühlung. Drei weitere nordamerikanische Kunden haben auf der Grundlage dieser ausgereiften Forschungs- und Entwicklungsleistung formelle Mustertestaufträge eingereicht.
